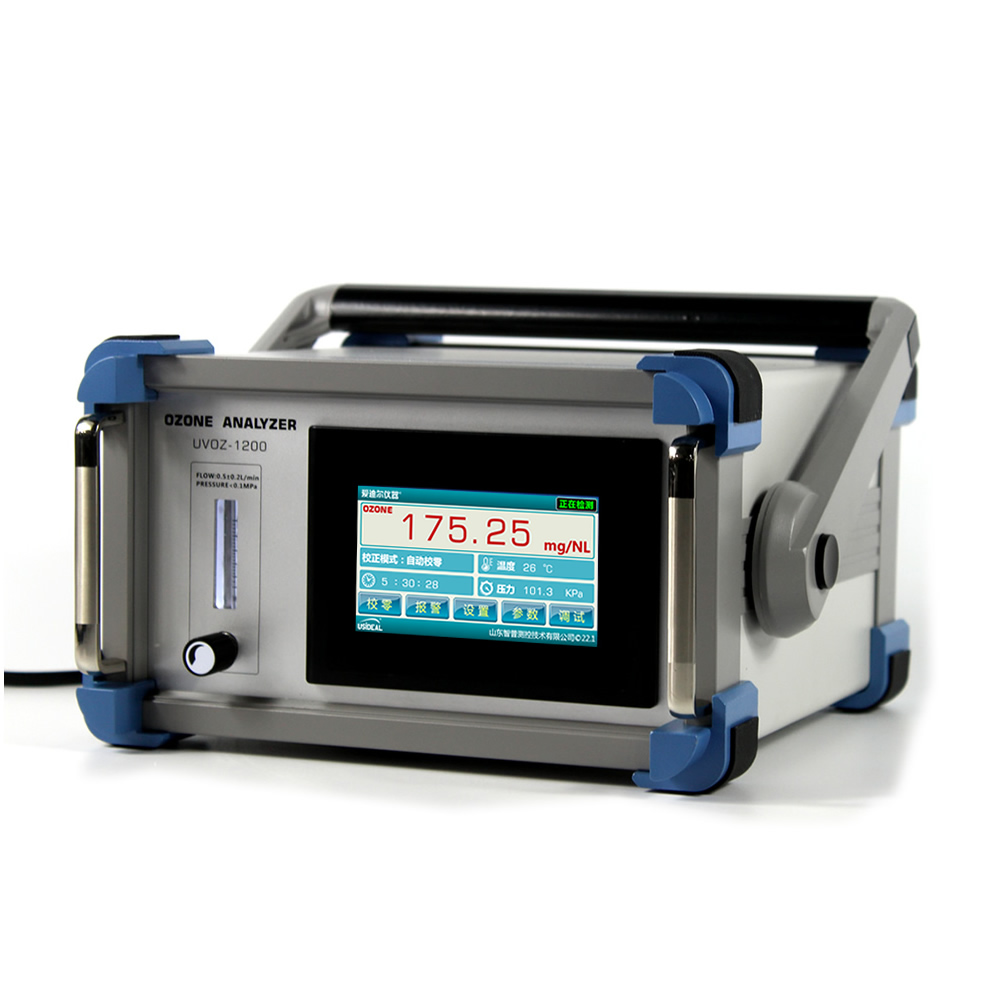

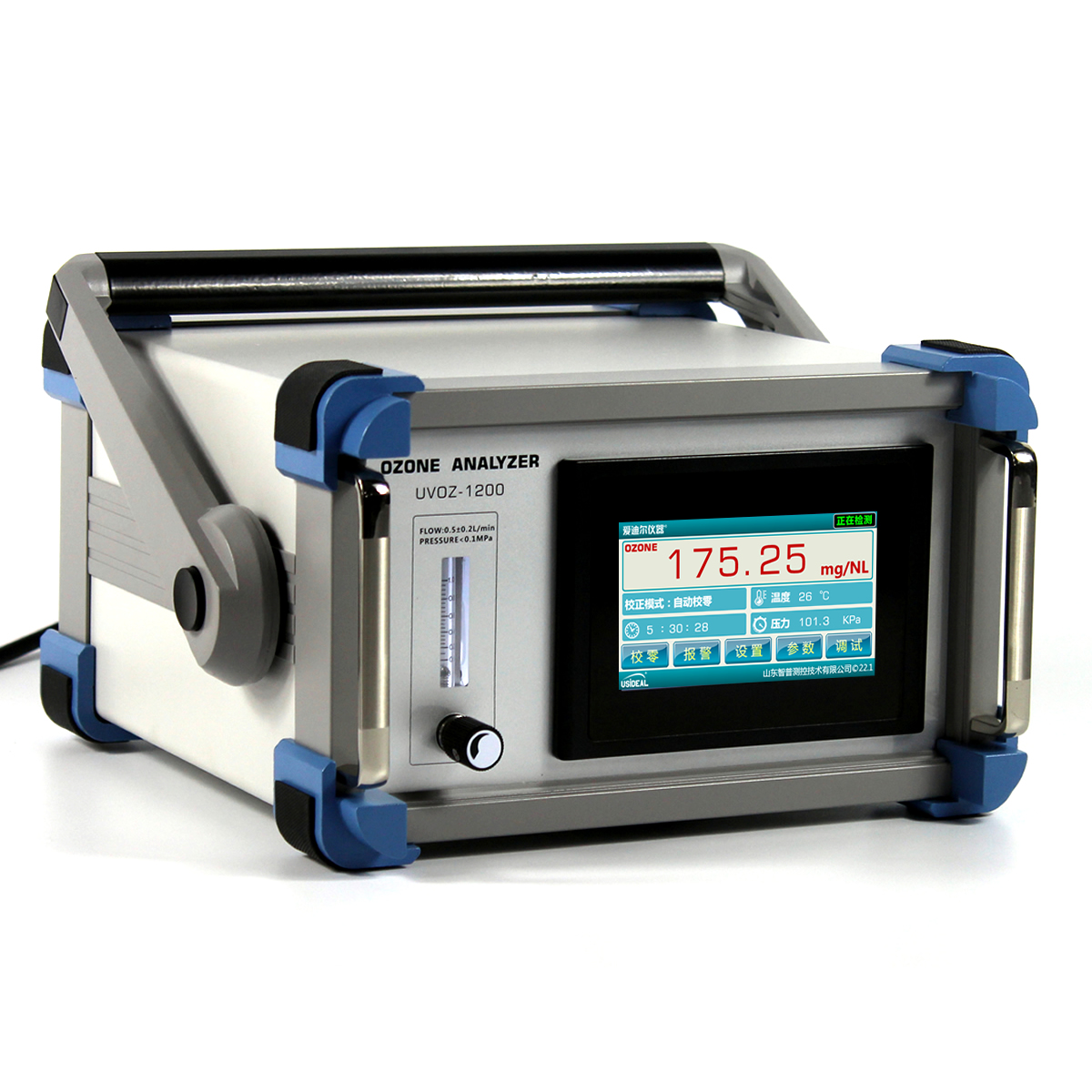

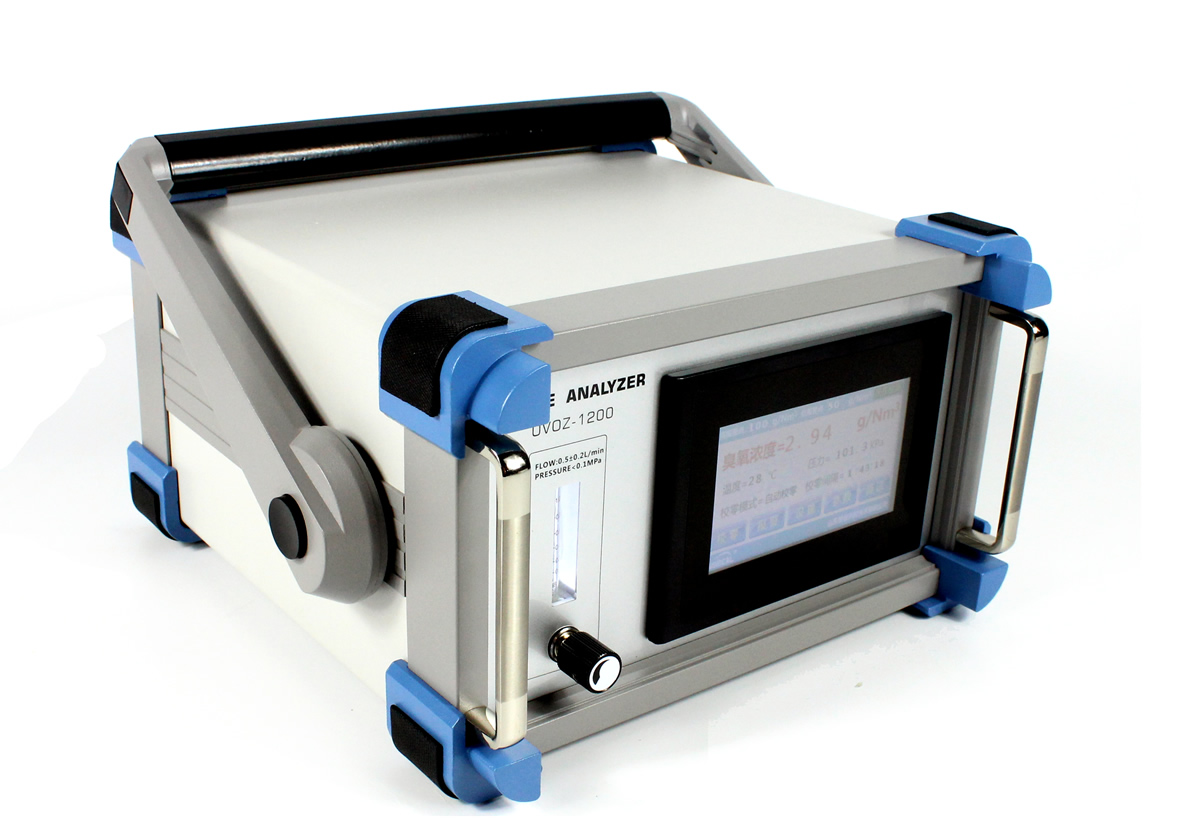

UVOZ-1200台式臭氧气体分析仪

检测原理:紫外光双光路吸收法,用于臭氧发生器出口浓度实时检测或尾气臭氧浓度检测。

测量范围:0-300g/Nm0-200g/Nm0-100g/Nm0-50g/Nm

产品特点:台式臭氧分析仪,可连续运行自动校零,保证检测浓度的稳定性。

产品品牌:USIDEAL

工艺专利:ZL 2017 2 0109915.5

详情


一、产品概述

UVOZ-1200型臭氧气体分析仪依据朗伯比尔定律,中华人民共和国国家环境标准《环境空气臭氧的测定-紫外光度法》、中国华人民共和国建设部《水处理用臭氧发生器》的检定及标定方法来设计制造。通过测量臭氧对紫外光吸收前后的光信号强度变化,由此计算出当前臭氧浓度值。设备使用先进的双光路紫外光源系统,内设有灯管智能管理系统,开机后可使紫外灯管迅速达到测量状态,采用国外分离式光池技术,设备具有无泄漏、耐压高、耐大流量采样气体冲击、易清洁、维护方便、操作简单、使用成本低等特点。主要用于连续检测各种工业环境下的臭氧气体,也可用于检测运行中的管道、容器等环境的臭氧气体。广泛应用于制药、化工、市政、污水处理等行业,对臭氧发生器出口浓度和臭氧发生器产量测量。

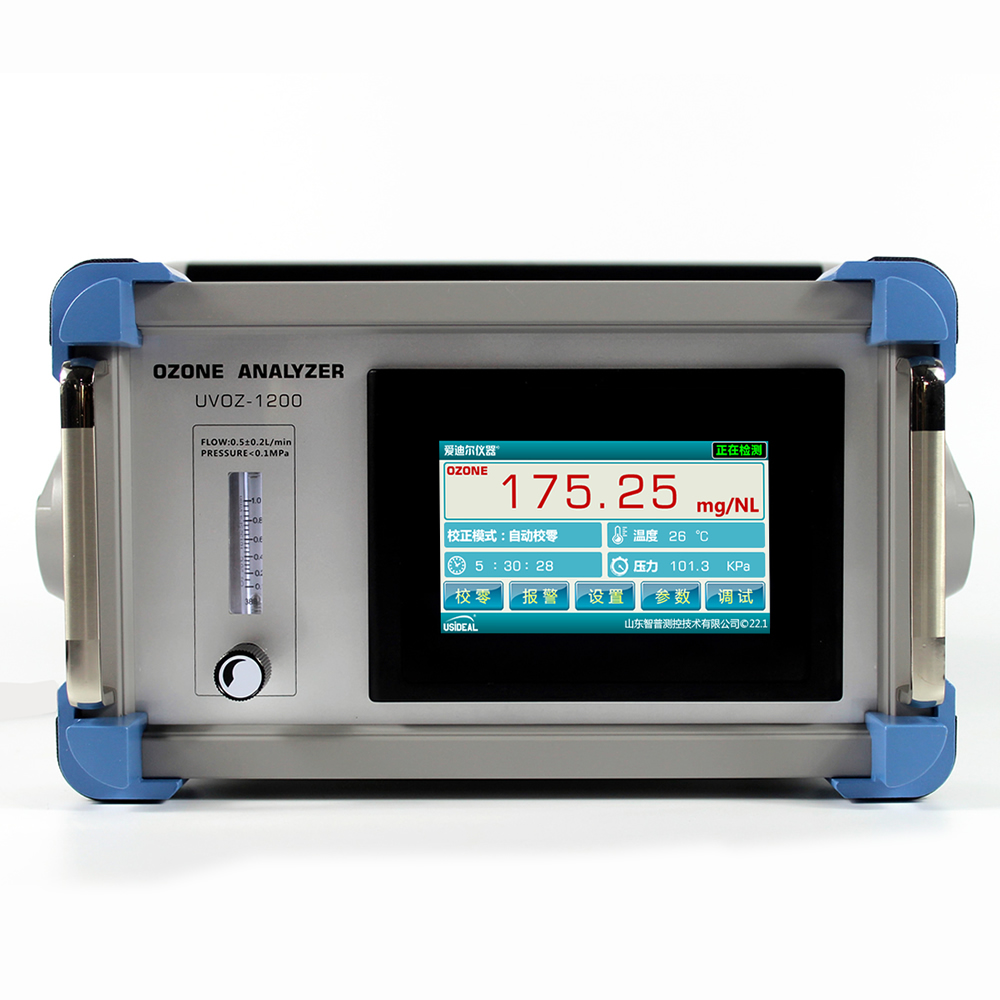

臭氧分析仪带有触摸屏操作界面,实时显示臭氧气体的浓度,带有压力和温度补偿及显示,可设置自动校零时间和手动校零模式。高浓度(g/Nm3)量程带有流量输入功能,可实时显示臭氧发生器的产量。带有两组继电器信号输出,用户可自由选择高报警点和低报警点信号输出连接。核心部件采用紫外长寿命光源系统,采用高透光率石英片,保证零点的稳定性,防止零点漂移影响检测浓度的准确性。根据国外光池技术设计的耐压力,耐冲击的独立光池结构,校零操作时气体流量、压力、流速保持不变,防止气流冲击对校零产生影响,无需关闭臭氧进气可完成校零操作,保证设备可以每天24小时连续运行。

应用领域:臭氧发生器厂家,市政用水行业,工业污水行业,精细化工行业食品跟饮用水行业,空间消毒行业,泳池消毒行业,香精合成行业等使用臭氧发生器行业。





UVOZ-1200型臭氧气体分析仪,可选量程及工作方式。

量程

取样方式

应用领域

0-300g/Nm3

正压取样,带有压力,温度补偿

臭氧发生器出口浓度实时检测。

0-100g/Nm3

正压取样,带有压力,温度补偿

臭氧发生器出口浓度实时检测。

0-50g/Nm3

正压或负压取样,带有压力,温度补偿

臭氧发生器出口或尾气臭氧浓度检测。

0-1000ppm

正压或负压取样,带有压力,温度补偿

箱体内臭氧浓度实时检测。

0-100ppm

正压或负压取样,带有压力,温度补偿

空间或房间内臭氧浓度实时检测。





二、技术参数

型号 : UVOZ-1200

测量量程:0-300g/Nm3

可选量程:0-200g/Nm30-100g/Nm30-50g/Nm30-1000ppm0-100ppm

光源寿命:约30000-50000小时;

取样方式:正压取样,负压取样(可选);

显示界面:4.3寸触摸屏操作界面;

内容界面:臭氧浓度、温度、压力;

辅助功能:温度补偿、压力补偿;

显示单位:g/Nm3mg/NL%WTppm mg/Nm3可选;

显示分辨率:0.01 g/m30.01ppm

气体流量:0.5L±0.2L/min

输入压力:<0.1MPa

浓度误差 : 最大0.3FS

线性误差 : 最大0.2FS

零点漂移:<±0.3%.FS

反应时间 : 信号0.03 , 显示 0.3秒;

环境温度 : -2050℃;

管路接口方式:快拧(不锈钢);

串联联样口径:Φ88mm*6mm)(可选);

旁通取样口径:Φ66mm*4mm);

通讯方式:RS-485

输出方式:4-20mA(有源)

继电信号:高报警点继电信号,低报警点继电信号;

电源:AC 110-220V

尺寸: 160mm(高)×260mm()×300mm();

注:1mg/L=1g/m3=467PPM

免费质保:24个月(主机);

注: 标准配置(内置):流量计,臭氧尾气催化器,进气过滤器。


三、产品特点:

测试方法:双光路紫外光吸收法,长寿命光源系统,测量精度高。

测量原理:依据朗伯比尔定律,通过光度吸收原理精准测量。

光源系统:国外长寿命紫外光源系统(波长253.7nm),免费质保3年。

使用方式:室内安装使用,配置电源及信号端子。

光池系统:分离式光池技术,无泄漏、耐压高、耐大流量采样气体冲击。

智能补偿:内置温度和压力补偿及显示,带有光源自动补偿功能。

操作方式:用户可根据运行状态选择手动校零和自动校零,可设置自动校零时间。

显示单位:g/Nm3mg/NL%WTppm mg/Nm3可选。

数据显示:高清彩色触摸屏,高浓度量程设置进气体质量流量,实时显示产量。

输出功能: 4-20mA、RS485通讯、两组报警点输出、电子流量计输入等。

标准配置:防腐流量计,臭氧尾气破坏器,进气过滤器。



四、产品结构组成


进气口-进口:臭氧分析仪串联在臭氧管道中的进口,如果旁路取样则做为臭氧进气口。

进气口-出口:臭氧分析仪串联在臭氧管道中的出口,如果旁路取样则本气口会做封堵处理。

出气口-出口:臭氧分析仪的出口,已内置臭氧破坏器,出气口无臭氧味道,可室内排放。

信号端子输出:

(01)4-20MA+  电流信号输出

(08)ALARM LOW :NO   低报警点-常开

(02)4-20MA-  电流信号输出

(09)ALARM LOW:COM  低报警点-公共端

(03)RS485+  通讯接口

(10)ALARM LOW:NC    低报警点-常闭

(04)RS485-  通讯接口

(11)流量信号+ FLOW SIGNAL+ 产量计算流量信号接入

(05)ALARM HIGH:NO   高报警点-常开

(12)流量信号-  FLOW SIGNAL- 产量计算流量信号接入

(06)ALARM HIGH:COM 高报警点-公共端

(13)功能接口+ FUNCTION+ 预留功能:臭氧发生器调配

(07)ALARM HIGH:NC   高报警点-常闭

(14)功能接口-  FUNCTION- 预留功能:臭氧发生器调配
