产品名称：【意大利B&C】CL7685在线式溶解臭氧检测仪
产品型号：CL7685
出品公司：意大利B&C公司 原装进口产品

出品单位：意大利B&C公司（原装进口）

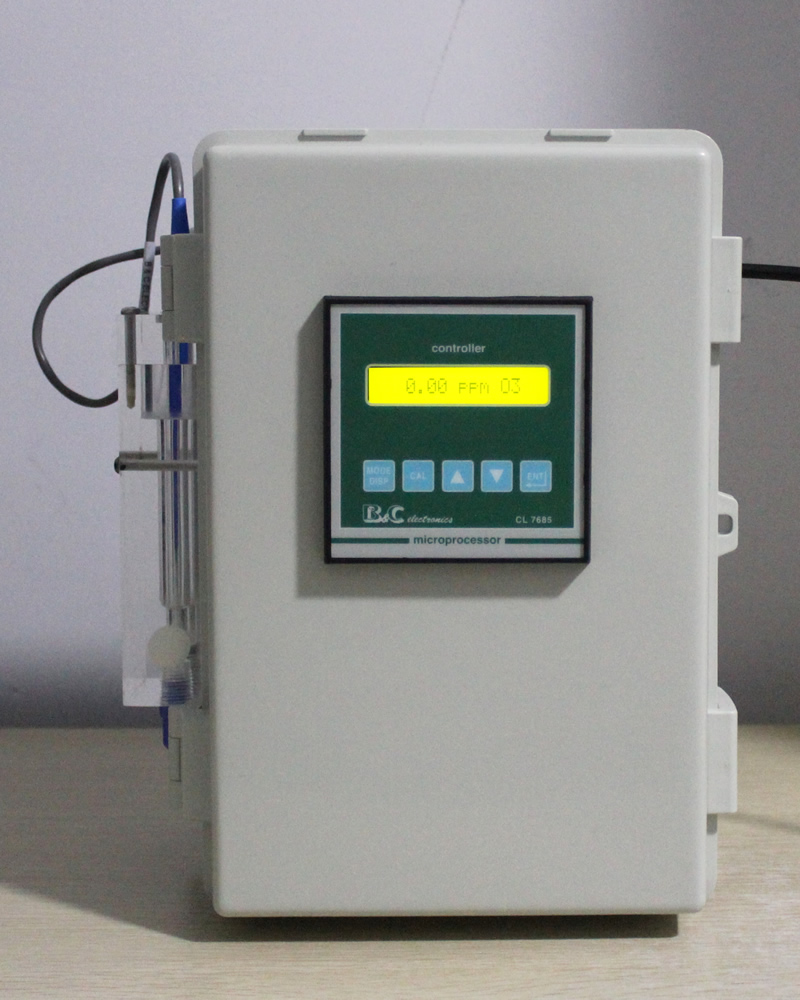

7685系列是一款微机型的臭氧、二氧化氯在线测控仪，采用先进的非膜式恒电压传感器，无须更换膜片与药剂，灵敏度高，信号响应迅速，测量准确、性能稳定、维护简单，在城市自来水管网末端低于0.1ppm的臭氧条件下都有良好的表现。
7685系列内置的友好软件界面使操作及参数设置变得轻松自如，即使普通的非专业人员也能很好地使用。因此，该臭氧测控系统具有使用方便、准确度高、经济的特点。
每套标准配置的臭氧、二氧化氯监控仪组件：
1、7685系列监控仪  一台
2、SZ283传感器（带3米银电缆） 一个
3、SZ7231（SZ7233）恒流组件  一套
   恒流组件包括：A、单孔座恒流器SZ7231一个或三孔座恒流器SZ7233一个（依用户订购要求）
                 B、4×6mm进水软管2米
                 C、1/4”螺纹进水管接头一个
                 D、恒流器挂装螺栓二个（φ5mm）

尺寸：（见图1、图2）

1、7685系列监控仪尺寸：96×96×155mm
7685系列安装孔尺寸：91.5×91.5mm
2、单孔座SZ7231恒流器尺寸：150×90×40mm
三孔座SZ7233恒流器尺寸：150×120×40mm
        安装孔尺寸：φ5mm

测量原理：恒电压传感器测量方法
测量范围：两个测量范围供选A、0-2ppm（mg/l）  B、0-20ppm（mg/l）

控制模式：三种控制模式供选，正/反比控制设定
开/关控制模式（on/off）
脉冲比例式控制模式（PFM）
间歇式脉冲控制模式（PWM）
输出信号：0/4-20mA

7685监控仪应用范围：
用于余氯、二氧化氯、臭氧浓度的监控，装瓶业、饮用水（自来水、纯水）

产品功能描述:
输入信号来自横电压电位法电极传感器
臭氧传感器、余氯、二氧化氯、总氯
温度输入信号来自3线制Pt100热电阻
量程：0-2ppm、0-20ppm自动调节
程序筛选
校验模式：立即、延迟
显示设置参数
设定点及警报条件设置显示
温度显示
输出：0-20mA或4-20mA可选
自动、手动或模拟操作
双点设置
功能选择：开/关、脉冲比例式调节（PFM）
间歇脉冲比例式调节（PWM）
带滞后、延迟、高/低动作设置功能
自动过载保护及恢复设置
可拔式端子板
外型尺寸：96×96×155mm

SZ283恒电压电极用于测量水体中余氯、二氧化氯、臭氧。恒电压测量方法是在电极测量端保持一个稳定的电位势，不同的被测成份在该电位势下产生不同的电流强度。它由两个铂金电极与一个参比电极组成一个微电流测量系统。流经测量电极的水样中余氯、二氧化氯、臭氧会被消耗掉，所以，测量时必须保持水样连续不断流过测量电极。

量程：0-2.000ppm或0-20.00ppm(O3)

传感器灵敏度：12.5/250%

极化电池电压：-200mV(0 - -1250mV)

温度系数：0-4.0%/℃

软件过滤：0.6-99.9秒

极化电池电压： -200mV(0 - -1250mV)

温度输入信号： 3线制Pt100热电阻

极化电池电压：-200mV(0 - -1250mV)

测量及补偿范围：-2-52℃

分辨率：0.1℃

零位调整：±1℃

恒流器技术参数：

恒流器组件包括如下：

A.一个恒流器

B.一个1/4"软管接头

C.两米4×6取样软管

D.一个恒流器挂墙固定螺栓

材料：透明有机玻璃

进水接头：1/4";出水接头：10×14mmPVC接头

取样软管：2米4×6透明软管

水样流量：10-30升/小时

工作温度：0-50℃

响应时间：60 秒响应90％

温度电极：内置 pt100

工作温度：5-55℃

本体材料：改性聚苯醚与不锈钢

流通池：溢流式
